akYtec prezentuje kompaktowe wyświetlacze do systemów okrętowych

Operatorzy na statkach i w instalacjach przemysłowych muszą szybko interpretować stan urządzeń, aby uniknąć niebezpiecznych warunków pracy. akYtec wprowadził mierniki panelowe ITP15-M i ITP17 do lokalnego monitorowania oraz zadań przełączania w systemach sterowania.

Szybka ocena stanu systemu
Urządzenia prezentują wartości procesowe jako kolorowy wyświetlacz numeryczny lub wykres słupkowy, umożliwiając szybką interpretację bez korzystania z oprogramowania sterującego. Oznaczenia zielone, żółte i czerwone wskazują zakres normalny, ostrzegawczy i krytyczny, zmniejszając ryzyko niewłaściwej reakcji na wzrost temperatury, przeciążenie, przedostanie się wody lub awarię wentylacji w urządzeniach o znaczeniu bezpieczeństwa.

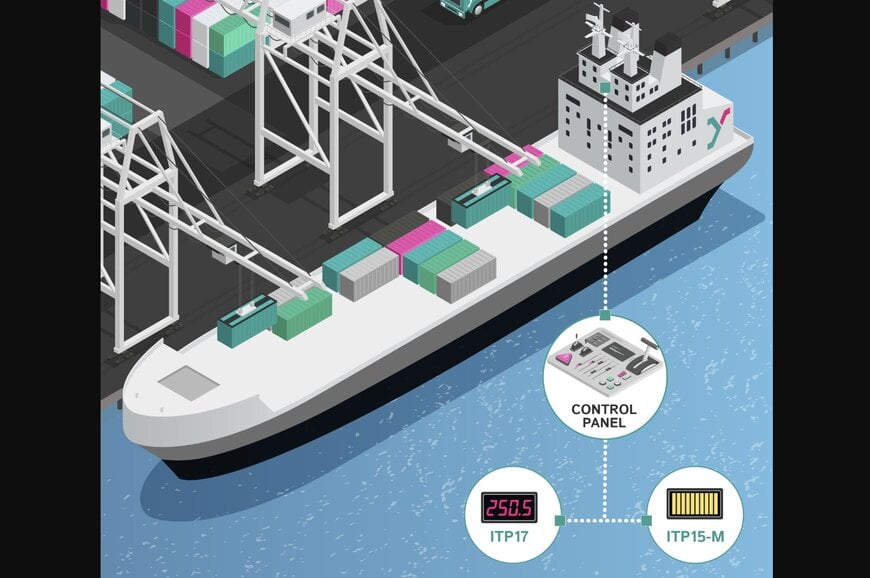

Taka lokalna wizualizacja znajduje zastosowanie w regulacji wody balastowej, układach pomocniczych napędu, systemach chłodzenia i wentylacji, kotłach okrętowych oraz podobnych instalacjach, gdzie kompaktowy wyświetlacz uzupełnia nadrzędne systemy sterowania w szerszej architekturze automatyki przemysłowej.




Progi przełączania i kompatybilność sygnałów
Zarówno wskaźnik uniwersalny ITP17, jak i wskaźnik słupkowy ITP15-M obsługują lokalne wyświetlanie i proste przełączanie progowe dla sygnałów takich jak temperatura, ciśnienie, wilgotność i poziom napełnienia.

Wejścia można skonfigurować dla sygnałów prądowych (0–5 mA, 0(4)–20 mA), napięciowych (0(2)–10 V, 0–1 V, −50…+50 mV) oraz czujników RTD lub termopar. Każde urządzenie posiada wyjście tranzystorowe NPN do 200 mA przy 42 VDC dla zadań włącz/wyłącz.

Konfiguracja odbywa się przez Micro-USB przy użyciu oprogramowania akYtec Tool Pro.

Integracja mechaniczna w panelu sterowniczym
Urządzenia pasują do standardowego otworu montażowego Ø 22,5 mm stosowanego dla przycisków. Wymiary frontu wynoszą 48 × 26 mm, a całkowita głębokość ok. 72 mm. Stopień ochrony: front IP65, tył IP20. Zakres temperatur pracy: −40 do +60°C. Zasilanie: 24 VDC (10…30 VDC).

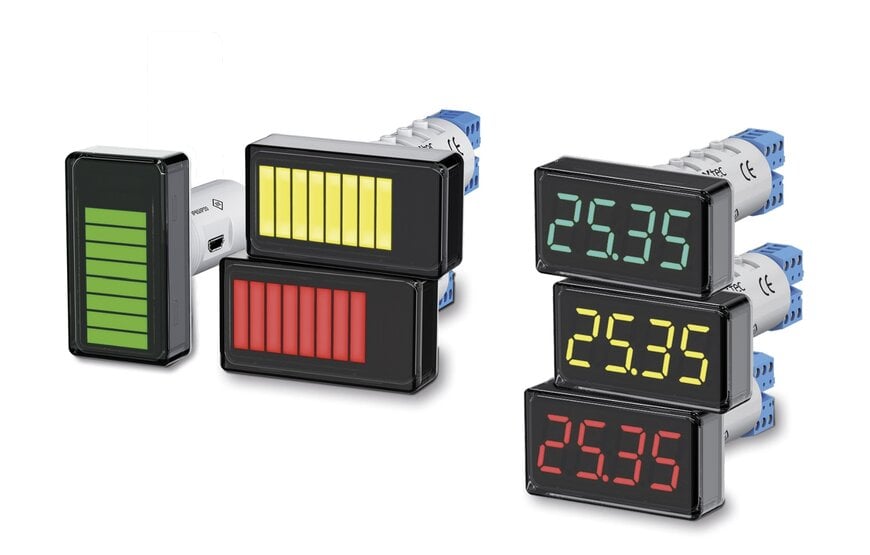

Dwa sposoby prezentacji danych
ITP15-M wykorzystuje 10-segmentowy wykres słupkowy 0–100% z programowalnymi strefami kolorów i opcjonalnym miganiem alarmowym.

ITP17 oferuje czterocyfrowy, siedmiosegmentowy wyświetlacz numeryczny z konfigurowalnymi progami kolorów i logiką alarmów.

Oba formaty umożliwiają zarówno szybką ocenę wizualną, jak i dokładny odczyt wartości liczbowej w zależności od zadania operatora i układu panelu.

www.akytec.com
