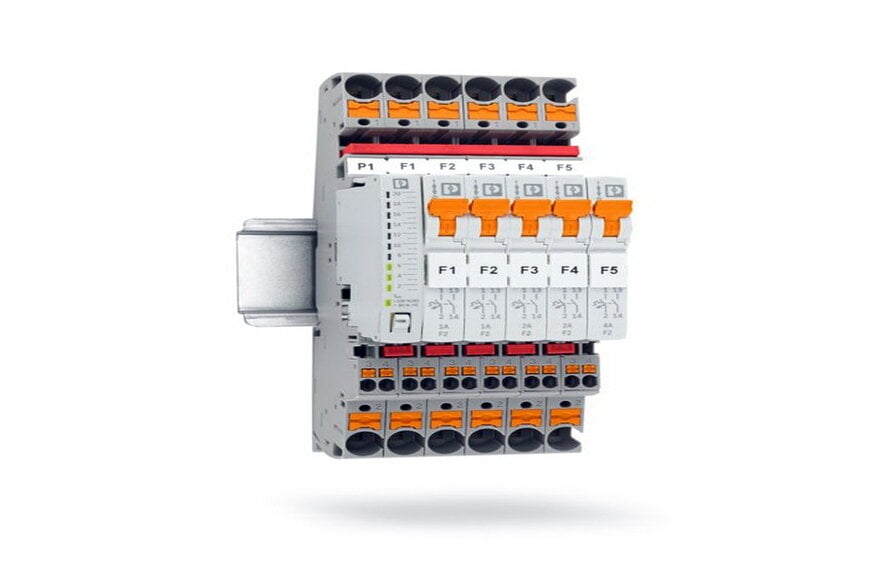

Optymalizacja przestrzeni w szafach sterowniczych za pomocą kompaktowych wyłączników

Nowe wyłączniki termomagnetyczne zostały zaprojektowane do zabezpieczania odbiorników o wysokich prądach rozruchowych, takich jak silniki prądu stałego, napędy, elektrozawory oraz przemysłowe systemy oświetleniowe. Zastosowany mechanizm wyzwalania termomagnetycznego eliminuje ryzyko niepożądanych wyłączeń podczas fazy rozruchu urządzeń, zapewniając jednocześnie pełne zabezpieczenie przed przeciążeniami i zwarciami. Główne obszary zastosowań obejmują budowę maszyn, kompaktowe linie produkcyjne oraz modułowe systemy automatyki przemysłowej, gdzie kluczowym wymaganiem jest ciągłość procesów i niezawodność instalacji.

Redukcja gabarytów i zwiększenie gęstości zabudowy
Wyłączniki cechują się szerokością obudowy wynoszącą 8 mm, co pozwala na oszczędność do 65% miejsca w porównaniu z tradycyjnymi wyłącznikami instalacyjnymi. Taka konstrukcja umożliwia montaż do 125 urządzeń na jednym metrze szyny DIN, co pozwala konstruktorom na znaczne zmniejszenie wymiarów szaf sterowniczych lub zwiększenie gęstości upakowania komponentów. Seria obejmuje wykonania o prądach znamionowych w zakresie od 0,5 A do 16 A. Urządzenia mogą pracować w szerokim zakresie napięć operacyjnych, który wynosi od 10 do 56 V DC dla obwodów prądu stałego oraz od 24 do 277 V AC dla obwodów prądu przemiennego.

Diagnostyka stanu i integracja systemowa
W celu uproszczenia procedur konserwacyjnych aparaty wyposażono w zintegrowaną sygnalizację stanu. System ten pozwala na lokalną weryfikację poprawności pracy bezpośrednio w szafie rozdzielczej, a także na przesyłanie sygnałów diagnostycznych do nadrzędnych sterowników PLC. Rozwiązanie to skraca czas lokalizacji usterek i minimalizuje przestoje technologiczne. Projektowanie i montaż ułatwia bezpośrednia kompatybilność z systemem złączek szynowych CLIPLINE complete, co redukuje nakład pracy potrzebny na okablowanie. Dopasowanie ochrony do konkretnych charakterystyk rozruchowych maszyn umożliwia dostępność wersji z krzywymi wyzwalania M1 oraz F2.

Dodatkowy kontekst
Sekcja ta zawiera specyfikacje techniczne i analizę porównawczą, które nie zostały uwzględnione w pierwotnym ogłoszeniu produktu.

W segmencie kompaktowych zabezpieczeń obwodów sterowniczych 24 V DC oraz AC standardem rynkowym stają się rozwiązania modułowe o szerokościach poniżej 10 mm. Seria PTCB TM konkuruje bezpośrednio z elektronicznymi i termomagnetycznymi wyłącznikami innych wiodących producentów automatyki, takimi jak urządzenia z serii Caparoc (również w portfolio Phoenix Contact, dedykowane do rozbudowanych systemów modułowych) czy jednokanałowe wyłączniki elektroniczne konkurencji o szerokościach rzędu 6 mm lub 8 mm.

Głównym wyróżnikiem technicznym serii PTCB TM na tle czysto elektronicznych zabezpieczeń jest zastosowanie tradycyjnego, fizycznego mechanizmu termomagnetycznego w tak wąskiej obudowie (8 mm). Podczas gdy elektroniczne bezpieczniki precyzyjnie monitorują prąd za pomocą mikrokontrolerów i tranzystorów MOSFET, klasyczny wyzwalacz termomagnetyczny zapewnia galwaniczne odłączenie obwodu i wysoką odporność na zakłócenia elektromagnetyczne (EMC) bez potrzeby stosowania zaawansowanej elektroniki pomocniczej. Dodatkowo, obsługa szerokiego zakresu napięć do 277 V AC wyróżnia tę serię na tle wielu miniaturowych wyłączników elektronicznych, które są ograniczone wyłącznie do pracy w sieciach niskiego napięcia 24 V DC. Wskaźnik gęstości zabudowy wynoszący 125 kanałów na metr szyny DIN plasuje to rozwiązanie w czołówce systemów ochrony selektywnej pod względem efektywności przestrzennej.

Zredagowane przez Evgeny Churilov, Induportals Media - Dostosowane przez AI.

www.phoenixcontact.com
