Przenośne ultradźwiękowe przepływomierze przemysłowe

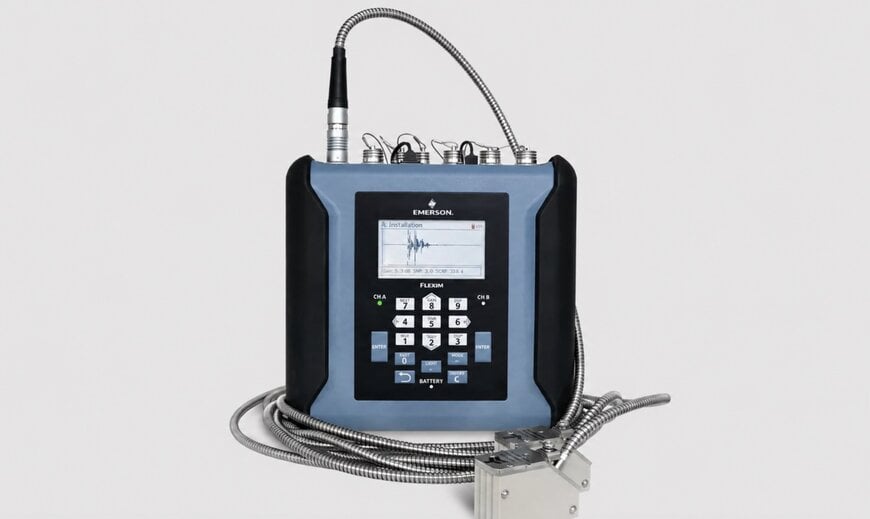

Firma Emerson wypuściła na rynek serię Flexim FLUXUS 631 – przenośne, bezinwazyjne przepływomierze ultradźwiękowe zaprojektowane z myślą o precyzyjnym pomiarze przepływu cieczy, gazów i pary. System ten dostarcza kluczowych danych procesowych dla przemysłu naftowego, chemicznego, energetycznego, gazowego, farmaceutycznego oraz wodno-ściekowego, umożliwiając weryfikację infrastruktury bez zakłócania bieżących operacji w zakładzie.

Bezinwazyjny pomiar przepływu i zastosowania przemysłowe
Technologia ta eliminuje martwe punkty operacyjne poprzez gromadzenie danych w nieopomiarowanych obszarach, w których zastosowanie przepływomierzy stacjonarnych jest niepraktyczne. Bezinwazyjny mechanizm nakładany (clamp-on) pozwala personelowi utrzymania ruchu i inżynierom procesowym na ocenę wydajności mechanicznej pomp i sprężarek w rzeczywistych warunkach roboczych. Wdrażając strategię ciągłego monitorowania płynów przemysłowych, kierownicy obiektów mogą przeprowadzać oceny stanu urządzeń, wykrywać nieszczelności rurociągów oraz wykonywać analizy efektywności energetycznej bez przerw w procesach czy konieczności przecinania rur, ostatecznie zasilając cyfrowy łańcuch dostaw zakładu (digital supply chain) niezbędnymi danymi operacyjnymi.

Architektura systemu i dynamiczna kompensacja gazu
Konfiguracja serii FLUXUS 631 wymaga mniej niż pięciu minut do momentu uzyskania aktywnych odczytów przepływu. Urządzenie posiada zintegrowany interfejs, który wyświetla bieżące wartości pomiarowe, grafiki instalacyjne i wizualizację trendów bezpośrednio na ekranie. Zasilanie jest zarządzane przez pojemną baterię litowo-jonową, zapewniającą ponad 25 godzin ciągłego, aktywnego pomiaru, podczas gdy dedykowany tryb niskiego zużycia energii wydłuża możliwość logowania danych do 80 dni w przypadku aplikacji wymagających długoterminowego monitorowania.

Aby przezwyciężyć ograniczenia fizyczne instalacji, takie jak krótkie proste odcinki rurociągów, system wykorzystuje zaawansowane algorytmy kompensacji w celu utrzymania dokładności pomiaru w warunkach przepływu burzliwego (turbulentnego). Liczne zintegrowane metody pomiarowe umożliwiają uzyskanie precyzyjnych odczytów w przypadku wymagających mediów, w tym cieczy o wysokiej lepkości, pary nasyconej oraz cieczy zawierających porywany gaz lub ciała stałe. Ponadto, zastosowanie dynamicznego pomiaru gazu pozwala jednostce na obliczanie gęstości i stężenia gazu niezależnie od chromatografu gazowego, automatycznie dostosowując się do zmian składu gazu w czasie rzeczywistym.

Specyfikacje sprzętowe i integracja danych
Zaprojektowane z myślą o niebezpiecznych i wymagających środowiskach fizycznych, przepływomierze są chronione wytrzymałymi obudowami o stopniu ochrony IP65 i IP67. Architektura wewnętrznego przetwarzania obsługuje dwa niezależne kanały pomiarowe działające z ultraszybką częstotliwością odświeżania danych wynoszącą 20 milisekund. Aby ułatwić integrację z istniejącymi przemysłowymi sieciami sterowania, ekosystemami danych motoryzacyjnych (automotive data ecosystems) i systemami nadrzędnymi, urządzenie wykorzystuje protokoły komunikacyjne Modbus RTU obok standardowych wyjść cyfrowych, wyjść prądowych i interfejsów USB.

Rebecca Cottrell, menedżer produktu w dziale Emerson Instrumentation, stwierdziła, że wykorzystanie przenośnych, bezinwazyjnych urządzeń do gromadzenia kompleksowych danych o przepływie płynów wspiera decyzje operacyjne, które bezpośrednio przekładają się na wymierną poprawę wydajności zakładu.

Dodatkowy kontekst
W tej sekcji szczegółowo opisano specyfikacje techniczne i analizę porównawczą (benchmarking) konkurencji, których nie uwzględniono w oryginalnym komunikacie prasowym.

Na rynku przenośnych pomiarów przepływu metodą ultradźwiękową, seria Flexim FLUXUS 631 konkuruje bezpośrednio z takimi platformami jak Panametrics TransPort PT900 czy Siemens SITRANS FS230. Wszystkie trzy systemy wykorzystują nakładaną (clamp-on) technologię ultradźwiękową opartą na różnicy czasu przejścia (transit-time) do oceny objętościowego natężenia przepływu bez konieczności ingerencji w strukturę rury. Podczas gdy TransPort PT900 stawia na bezprzewodowy, obsługiwany przez Bluetooth interfejs oparty na tablecie do zdalnej konfiguracji przetwornika, FLUXUS 631 integruje swój graficzny interfejs użytkownika bezpośrednio z główną, wzmocnioną obudową. Ma to na celu zapewnienie ciągłej pracy w środowiskach objętych rygorystycznymi ograniczeniami dotyczącymi fal radiowych.

Dodatkowo, 80-dniowa zdolność rejestrowania danych w trybie niskiego poboru mocy w serii 631 zapewnia wydłużone okno autonomicznego zbierania danych w porównaniu ze standardowymi, ciągłymi cyklami pracy baterii (od 15 do 24 godzin), co jest typowe dla starszych przepływomierzy przenośnych. Częstotliwość aktualizacji pomiarów wynosząca 20 milisekund stawia urządzenie Emerson na równi z wysokiej klasy stacjonarnymi przepływomierzami do sterowania procesami. Ułatwia to wykrywanie nagłych, przejściowych anomalii przepływu w instalacjach sprężonego gazu lub wysokotemperaturowej pary, które przy niższych częstotliwościach próbkowania mogłyby zostać przeoczone.

Edytowane przez Aishwarya Mambet, redaktorkę Induportals, z pomocą AI.
