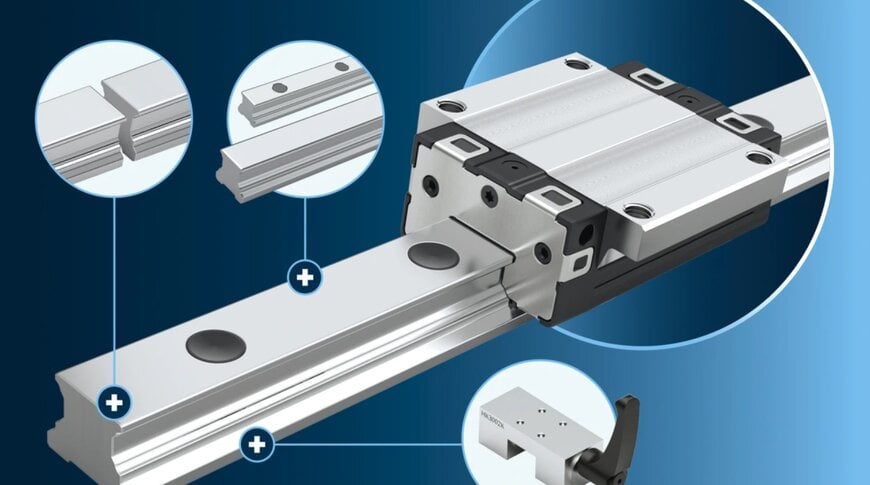

Prowadnice szynowe kulkowe o długości do 50 metrów

Rozbudowa serii prowadnic szynowych kulkowych BSCL obejmuje wieloczęściowe układy o długości do 50 metrów, wariant mocowania od spodu oraz kompatybilne zaciski ręczne. Nowe rozwiązania techniczne odpowiadają na zapotrzebowanie automatyki przemysłowej, branży elektronicznej, produkcji baterii, poligrafii oraz sektora obróbki drewna na ekonomiczne osie posuwu o wydłużonym skoku roboczym.

Integracja wieloczęściowa i montaż dolny w trudnych warunkach środowiskowych
Nowa konfiguracja modułowa umożliwia łączenie do 15 pojedynczych odcinków w jedną szynę o łącznej długości 50 metrów. Konstrukcja ta pozwala na budowę osi liniowych w wielkogabarytowych maszynach poligraficznych i urządzeniach do obróbki elementów drewnianych bez konieczności zamawiania kosztownych, jednolitych szyn niestandardowych. Docinanie profili na wymaganą długość oraz przygotowanie ich zakończeń odbywa się bez potrzeby czasochłonnego fazowania czy gratowania.

Alternatywna opcja montażu od dołu eliminuje otwory montażowe na górnej powierzchni tocznej. Brak otworów oznacza rezygnację z plastikowych lub metalowych zaślepek oraz taśm osłonowych, co redukuje nakład pracy przy instalacji. Całkowicie gładka powierzchnia robocza zmniejsza zużycie warg uszczelniających wózka, co podnosi trwałość układu w środowiskach o wysokim zapyleniu cząstkami stałymi, trocinami czy odpadami opakowaniowymi.

Parametry obciążeniowe i zamienność komponentów
Układ jezdny serii BSCL osiąga nośność dynamiczną C50dyn na poziomie do 99 800 N oraz prędkość przesuwu do 5 m/s. Segment ten pozycjonowany jest pomiędzy standardowymi tulejami liniowymi a wysokoprecyzyjnymi prowadnicami wałeczkowymi. System obejmuje sześć rozmiarów: 15, 20, 25, 30, 35 i 45. Wózki jezdne występują w wariantach kołnierzowych oraz wąskich, w trzech klasach napięcia wstępnego oraz trzech klasach dokładności: N, H oraz P.

Ujednolicona konstrukcja zapewnia wymienność elementów. Szyny profilowane i wózki o tym samym rozmiarze nominalnym można łączyć niezależnie od ich klasy napięcia wstępnego czy precyzji wykonania. Uzupełnieniem serii są mechaniczne elementy zaciskowe, montowane bezpośrednio na szynie, przeznaczone do unieruchamiania elementów obrabianych podczas procesów skrawania lub pozycjonowania. Dobór komponentów i modeli CAD realizowany jest cyfrowo w narzędziu konfiguracyjnym Linear Motion Technology Selector.

Dodatkowy kontekst
Ta sekcja szczegółowo opisuje specyfikacje techniczne oraz analizę porównawczą, które nie zostały zawarte w pierwotnym komunikacie o produkcie.

W segmencie średniej wydajności technologia BSCL konkuruje bezpośrednio z rozwiązaniami takimi jak seria EGH/EGW marki HIWIN czy linia SHS/SSR producenta THK. Standardowa baza obliczeniowa nośności dynamicznej w profilach Bosch Rexroth opiera się na przebiegu bazowym 50 km (C50), podczas gdy część producentów azjatyckich odnosi nośność dynamiczną do standardu 100 km (C100), co wymaga przeliczenia współczynnikiem 1,26 na potrzeby bezpośrednich porównań projektowych.

Prędkość liniowa rzędu 5 m/s plasuje serię na równi z czołowymi produktami konkurencji o profilu kompaktowym, które zazwyczaj osiągają limity w zakresie 3–5 m/s. Zastosowanie montażu wieloodcinkowego do 50 m z zachowaniem tolerancji przejścia na stykach szyn eliminuje konieczność stosowania droższych prowadnic zintegrowanych z napędami zębatkowymi w długich liniach manipulacyjnych, gdzie wystarczający jest napęd pasowy lub łańcuchowy o umiarkowanej dokładności pozycjonowania.
