Firma igus przyspiesza podłączanie ruchomych przewodów — dzięki Module Connect

Prowadniki kablowe są dziś stosowane wszędzie: w systemach dźwigowych, na scenach teatralnych, w maszynach do pipetowania czy w drzwiach pociągów. Bezpiecznie prowadzą elastyczne kable i węże zasilania energią elektryczną, do przesyłu danych lub mediów, a tym samym w znacznym stopniu przyczyniają się do bezawaryjnej pracy maszyny. Dotyczy to również zastosowań w budowie maszyn i urządzeń przemysłowych. Aby przyspieszyć montaż urządzenia, wielu użytkowników prowadników kablowych igus korzysta obecnie z usługi "readychain". Oznacza to, że prowadnik kablowy jest wypełniony i w pełni konfekcjonowany w złącza, poddany testowi końcowemu oraz dostarczony w stanie gotowym do podłączenia — nawet w pozycji montażowej, jeśli jest to wymagane. Dla wielu klientów skutkuje to wyraźnym zyskiem w zakresie czasu montażowego i produktywności we własnej produkcji, a dodatkowe prace, takie jak cięcie na długość i konfekcjonowanie przewodów, nie są już konieczne.

Cel: szybki montaż i demontaż

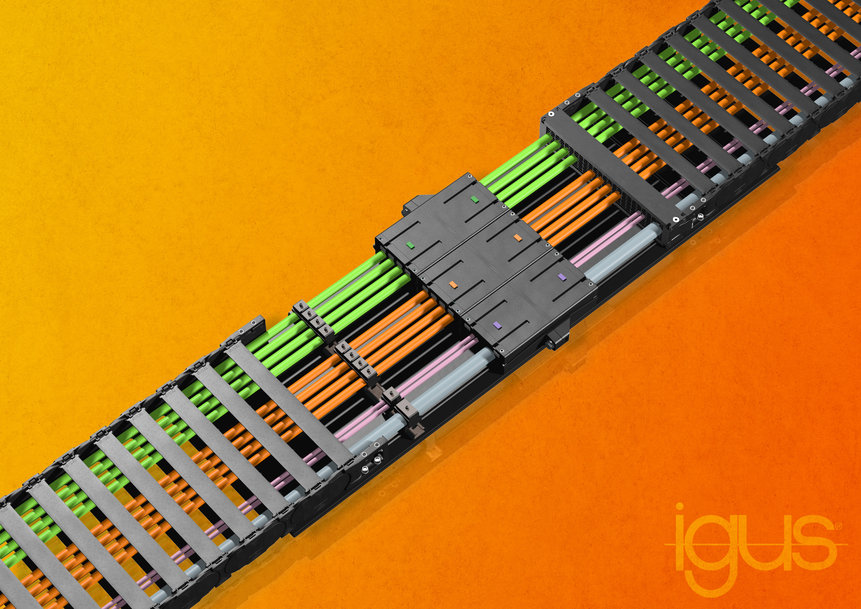

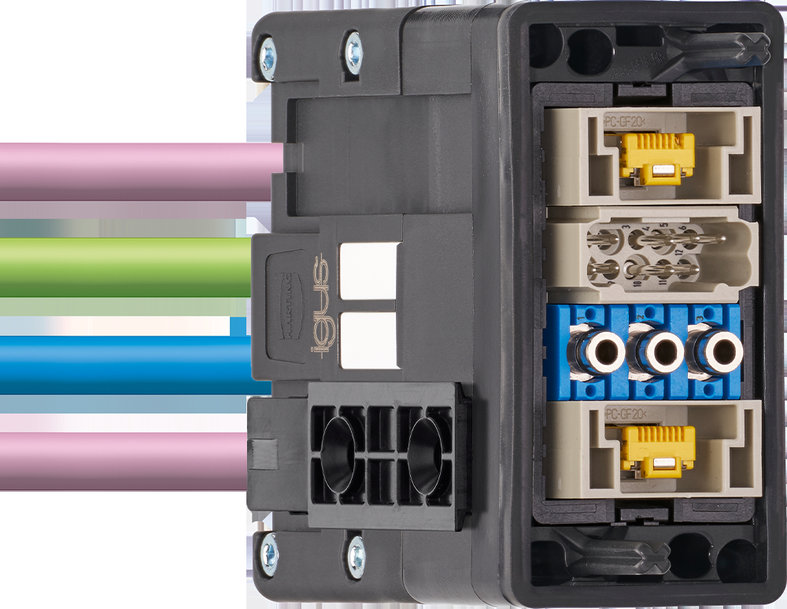

Twórcy igus nie poprzestali jednak na tym. Kolejnym logicznym krokiem jest "Module Connect". Są to znormalizowane interfejsy dla przewodów ruchomych, w których zamocowane są różne nośniki styków. Pojedyncza oprawa Module Connect może być wyposażona w maksymalnie cztery różne wkładki złączy — dla kabli zasilających, sygnałowych, BUS'owych, transmisji danych i światłowodowych oraz pneumatyki. Oprawy z kolei są połączone ze sobą za pomocą uchwytów montażowych, dzięki czemu możliwe są niemal nieograniczone warianty modułów o indywidualnych szerokościach i wysokościach. Jako wkładki zastosowano serię "Han Modular" firmy Harting. Dzięki temu montaż i instalacja prowadnika kablowego jest jeszcze łatwiejsza: w praktyce użytkownik oszczędza tu do 80% czasu. Jednocześnie zwiększa się bezpieczeństwo, ponieważ nie da się pomylić kabli. Również użytkownik jest całkowicie elastyczny: moduły można dopasować do wypełnienia i geometrii danego prowadnika kablowego w jednej lub kilku warstwach. Pozwala to uzyskać idealne okablowanie pod względem funkcjonalności i konstrukcji w każdej aplikacji. Ze względu na płaski rodzaj oprawy i dużą gęstość styków, Module Connect jest również systemem oszczędzającym miejsce, który idealnie nadaje się do stosowania w kompaktowych pomieszczeniach.

Modułowa konstrukcja, mocne połączenie
Za pomocą akcesoriów systemy Module Connect łączą się w kompletny moduł gniazda prowadnika, który jest dokładnie dopasowany do danego zastosowania. Szczególnie korzystne są elementy blokujące i mocowania przewodów zintegrowane w oprawie. Zamykają złącze i zapewniają mocne połączenie, nawet przy dziesiątkach tysięcy ruchów. Wszystko te aspekty są dobrymi argumentami za praktycznym wykorzystaniem Module Connect — a jest ich więcej. Dzięki temu użytkownik oszczędza nie tylko miejsce i czas (podczas montażu), ale także masę: moduły złączy wykonane są ze wzmocnionego włóknem wysokowydajnego tworzywa sztucznego i są o około 50% lżejsze od klasycznych złączy prostokątnych — co jest wyraźną zaletą w zastosowaniach ruchomych.

Następny krok: adapter Module Connect
Dodatkowo firma igus dodała adapter do systemu Module Connect. Jest specjalnie zaprojektowany, aby jeszcze bardziej ułatwić połączenie prowadnika kablowego z zawartymi w nim przewodami. W zależności od serii i szerokości prowadnika oraz liczby złączy Module Connect, za pomocą druku 3D lub formowania wtryskowego z tworzywa sztucznego produkowany jest odpowiedni adapter do prowadnika, który można łatwo zamocować do Module Connect i przytwierdzić do prowadnika za pomocą mechanizmu zatrzaskowego. Funkcja i struktura tego adaptera są interesujące nie tylko z punktu widzenia projektantów. Jury konkursu "German Design Awards" przyznało adapterowi nagrodę w 2021. A w 2018 roku koncepcja Module Connect zdobyła nagrodę "reddot design award" za wzornictwo przemysłowe.




W przypadku serwisowania: wystarczy wymienić
Dla większości użytkowników prowadników kablowych, którzy już zdecydowali się na Module Connect (z adapterem czy bez), możliwość szybkiej wymiany poszczególnych segmentów prowadników i kabli jest najważniejsza. Dotyczy to producentów obrabiarek, maszyn do pakowania chleba i maszyn do obróbki drewna, a także producentów układarek magazynowych. Na przykład w układarkach magazynowych elastyczny przewód zasilający do kabiny kierowcy i urządzeń transportujących ładunek jest podzielony na oddzielne segmenty Module Connect. W przypadku konieczności wymiany segmentu (czego w praktyce nigdy nie można wykluczyć, np. w razie awarii), można to zrobić w ciągu kilku minut, jeśli segment zastępczy znajduje się w magazynie. Zapewnia to maksymalną dostępność całego zapasu. Nawiasem mówiąc, system Module Connect oferuje tak wiele zalet, że niektórzy użytkownicy korzystają z niego również bez e-prowadnika.
