Bezpieczny zastrzyk adrenaliny – enkodery Baumer POG10 w wykonaniu HeavyDuty przyspieszają bicie serca

Enkodery inkrementalne POG 10 HeavyDuty marki Baumer, zamontowane w kolejce górskiej Helix – największej tego typu konstrukcji na terenie Europy, która jest zlokalizowana w göteborskim parku rozrywki Liseberg, monitorują prędkość obrotową napędu wagoników podczas przejazdu na pomost startowy. Technologia HeavyDuty gwarantuje najwyższy poziom niezawodności i precyzji w ekstremalnych warunkach – wywołuje dreszczyk emocji, ale zarazem daje pasażerom poczucie bezpieczeństwa.

Enkodery HeavyDuty marki Baumer zapewniają dużą niezawodność i precyzję – a więc dbają również o bezpieczeństwo pasażerów kolejki górskiej.

W Göteborgu znajduje się największy w Szwecji park rozrywki – Liseberg. Porządnej dawki adrenaliny dostarcza tam między innymi kolejka górska Helix. Mierząca 1380 metrów droga przejazdu czyni z niej najdłuższy roller coaster w Europie, a drugi pod względem długości w skali całego świata. Pasażerowie Helix gnają z prędkością 90 km/h, pokonując sześć pętli i odczuwając przeciążenia dochodzące do poziomu 5 g. Jest to pierwsza kolejka na świecie, w której połowa z maks. liczby 28 osób na przejazd, siedzi tyłem do kierunku jazdy, co przysparza dodatkowych wrażeń. Przed rozpoczęciem przejażdżki pasażerowie muszą zostać wciągnięci na położony na 41 metrach pomost startowy. Za doprowadzenie wagoników na pozycję startu odpowiadają regulowane napędy asynchroniczne o mocy 315 kW. Prędkość napędową napędu rejestruje oryginalny enkoder HeavyDuty POG 10 należącej do Baumer marki Hübner Berlin. Na trudność tego zadania wpływa fakt, że kolejka górska jest wystawiona na nieograniczony wpływ żywiołów – upał przy słonecznej pogodzie, wilgoć podczas deszczu czy też powiewy wiatru. Aby fundować gościom wyłącznie przyjemne emocje, zdecydowano się na enkoder HeavyDuty firmy Baumer.

Niezawodność decyduje o życiu

Enkoder inkrementalny HeavyDuty POG10 oraz siostrzany model HOG10 z wałem drążonym należą do rodziny wszechstronnych enkoderów typu HeavyDuty produkowanych przez Baumer. W niezawodny sposób informują one o prędkości obrotowej, mają wiele potencjalnych zastosowań i działają bez zarzutu nawet w bardzo trudnych warunkach. Za sprawą tych cech znacząco przyczyniają się do eliminowania wypadków oraz do zapewniania dostępności maszyn i urządzeń. W wielu przypadkach pozwala to na uniknięcie kosztów spowodowanych przestojami, zaś jeśli chodzi o zastosowanie w kolejce górskiej, to mają istotny wpływ na bezpieczeństwo przewożonych nią osób – usterka napędu wagonika kolejki w najlepszym wypadku byłaby dla gości stresująca, natomiast w najgorszym niebezpieczna dla życia.

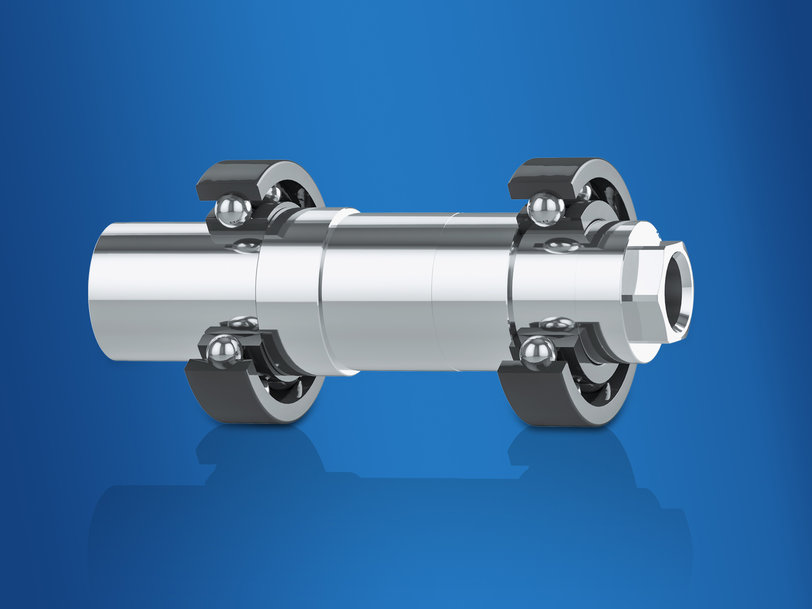

Technologia HeavyDuty modelu POG10 dzięki swoim specyficznym właściwościom gwarantuje niezawodną pracę w wymagających warunkach otoczenia. Ścianki wykonywanych techniką odlewu ciśnieniowego korpusów są masywne i odpowiednio duże, a poprzez odporną na skręcanie konstrukcję także ekstremalnie wytrzymałe oraz wykazujące dużą wytrzymałość zmęczeniową i wstrząsową. Obustronne ułożyskowanie wału enkodera wraz z metalową tarczą inkrementalną zapewnia bardzo duży nadmiar mocy, a niesamowita odporność na siły osiowe i promieniowe – niedoścignioną długość eksploatacji. W sytuacji użytkowania pod gołym niebem, co dotyczy również kolejek górskich, szczególnie ważna jest doskonała ochrona antykorozyjna, którą w modelach enkodera HeavyDuty kategorii CX gwarantują optymalny dobór materiałów i wysoce odporna powłoka, zgodne z wymagania normy EN ISO 12944. Umożliwia to użytkowanie enkoderów na terenach nadmorskich – a nawet na morzu – w klimacie arktycznym, tropikalnym czy na pustyni.

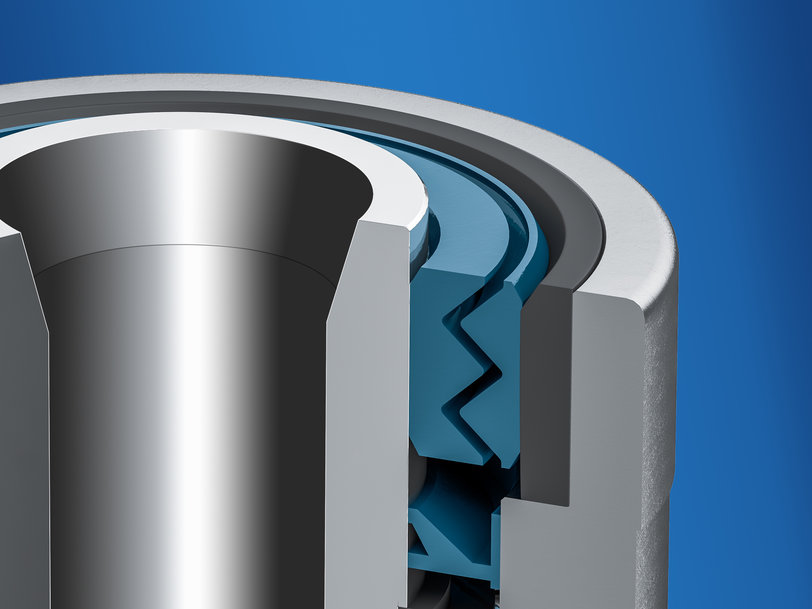

Do tego dochodzi możliwość łączenia uszczelnień labiryntowych i uszczelnień wału, które zabezpieczają wnętrze enkoderów HeavyDuty przed zabrudzeniami o konsystencji stałej, mokrej i pastowatej. Taki rodzaj uszczelnienia odpowiada stopniowi ochrony IP 66 oraz IP 67, w szerokim zakresie temperatur, sięgającym 95 stopni Celsjusza. Na koniec należy wspomnieć o izolowanych elektrycznie podporach, które chronią łożyska kulkowe enkoderów przed przebiciami, co sprawia, że środek smarny nie traci swojej skuteczności. Połączenie tych cech tworzy niemal niezniszczalny zestaw, pozwalający na zapobieganie potencjalnym usterkom i awariom nawet podczas ciągłej pracy w trudnych warunkach, co jest charakterystyczne dla kolejek górskich. Jest to szczególnie ważne, ponieważ wymiany szybko generują duże koszty, które niw wynikają z ceny enkodera, lecz ponieważ zazwyczaj jest on montowany w trudno dostępnych miejscach, co dotyczy także kolejek górskich.

Wykonanie HeavyDuty jako synonim szeroko pojętej jakości

HeavyDuty w dosłownym tłumaczeniu oznacza „przystosowany do pracy przy dużych obciążeniach”. Nie chodzi tu tylko o szczelny, solidny korpus i ochronę przed czynnikami atmosferycznymi. Także elementy konstrukcji wewnętrznej muszą posiadać określone parametry. „Jeśli w danym zastosowaniu gra toczy się o wszystko, oczywiście mamy do czynienia z tzw. modelami o grubej skórze” – mówi Steffen Günther, który kieruje w Baumer jednostką organizacyjną HeavyDuty. „Ale określenie HeavyDuty stanowi synonim szeroko pojętej jakości: po pierwsze tak wykonane enkodery muszą pracować w trybie ciągłym w ekstremalnie trudnych warunkach, a po drugie, pomimo wymagających warunków, nie mogą ani trochę zawodzić w kwestii dokładności sygnału. Aby enkoder mógł zostać zakwalifikowany do kategorii HeavyDuty, musi jednocześnie wykazywać trzy cechy: wytrzymałość, szczelność i precyzję.”

O niezawodną precyzję dba odporny na zakłócenia system pomiarowy wyposażony w wytrzymałe optyczne układy połączeń (Opto-ASIC). Gwarantuje to optymalną kompatybilność elektromagnetyczną, przy odporności na impulsy wysokonapięciowe do 4 kV. Enhanced Monitoring System (EMS) dodatkowo na bieżąco kontroluje wiele funkcji enkodera, szybko wykrywa błędy podłączenia i nadajnika oraz poprzez wyjście sygnału błędu stale przekazuje informacje o stanie nadajnika do przetwornicy lub sterownika. Najwyższą jakość sygnału SinCos enkodery HeavyDuty osiągają dzięki technologii LowHarmonics, której zasługą jest niezwykle dokładna regulacja, niewielkie nagrzewanie napędu i wysoka wydajność energetyczna. Wyjścia prostokątnych sygnałów inkrementalnych dysponują ponadto odpornymi na zwarcie, wydajnymi sterownikami tranzystorów dla prądów szczytowych o wartości do 300 mA. Niezawodnie przekazują one sygnały także w przypadku długich przewodów, mierzących do 350 metrów.

Wszystkie te właściwości – wytrzymałość na równi z precyzją – znacznie przyczyniają się do tego, że pasażerowie göteborskiej kolejki górskiej są bezpiecznie dowożeni na pomost startowy, przy zachowaniu odpowiedniej prędkości. To dobrze, bo już sam wjazd na wysokość 41 metrów, choć oczywiście bezawaryjny, może być wystarczająco ekscytujący.

Baumer i Hübner Berlin jako światowi liderzy rynku enkoderów HeavyDuty

Obietnicę szeroko pojętej jakości Baumer realizuje bez wyjątku dla każdego egzemplarza wyprodukowanego w oparciu o oryginalną technologię Hübner Berlin, przeprowadzając rygorystyczne badania prototypów oraz kontrolując 100% enkoderów opuszczających linię produkcyjną. Na stanowiskach kontrolnych seryjnie sprawdzana jest wytrzymałość na pola elektromagnetyczne, drgania, wstrząsy, pył, strumienie wody, słoną mgłę i wiele innych czynników. Liczne certyfikaty jakości potwierdzają pomyślne przejście testów i dają klientom pewność, że zakupiony enkoder nie zawiedzie ich zaufania.

Kolejnym gwarantem jest zajmowana przez Hübner Berlin niekwestionowana pozycja światowego lidera segmentu enkoderów HeavyDuty. Firma buduje doświadczenie w tej klasie enkoderów od lat 50. XX wieku, a od 25 lat rodzina produktów HOG10/POG10 uchodzi w swojej kategorii za wzór doskonałości. Oryginał, często kopiowany przez konkurentów, ale nadal niedościgniony, zgodnie z mottem „Beyond the Standard” oferuje więcej – większą precyzję, większą sprawność, większą wytrzymałość i więcej korzyści dla użytkownika. Tak duża przewaga może wypływać wyłącznie z wiedzy, popartej dziesiątkami lat doświadczenia w tej materii.

Pasażerowie kolejki w lunaparku Liseberg zapewne nie są tego świadomi. Za to jego zarządcy, wraz z gwarancją wytrzymałości i precyzji, otrzymują pewność, że konstrukcja, która miała być atrakcją dla gości, nie zmieni się w emocjonalny roller coaster.

Kiedy mówimy o enkoderach typu „HeavyDuty”?

„HeavyDuty” nie jest określeniem zastrzeżonym, ani nazwą normy. Rodzina produktów HOG10/POG10 firmy Baumer Hübner od 25 lat jest jednak powszechnie postrzegana jako „oryginał”. Wyróżniające je cechy, na podstawie których można porównywać cały segment, to:

• Wytrzymałość mechaniczna: wieloletnia odporność na silne uderzenia, drgania i duże siły oddziałujące na wały obrotowe

• Szczelność: uszczelnienia chroniące przed zabrudzeniami, pyłem i wilgocią

• Wytrzymałość elektryczna: ekranowanie elementów elektronicznych enkodera, chroniące przed polami elektromagnetycznymi i dużą mocą wyjściową członów napędzających

• Precyzja: wiarygodne generowanie sygnałów, umożliwiających precyzyjne sterowanie i regulację napędów i generatorów

Określenie „HeavyDuty” jest synonimem szeroko pojętej jakości. Takie wykonanie gwarantuje, że enkoder będzie długo, niezawodnie i precyzyjnie działał także w niesprzyjających warunkach.
