Łożyska baryłkowe NSK SWR odpowiadają na wyzwania związane z procesami ciągłego odlewania

Łożyska stosowane w maszynach do ciągłego odlewania muszą wytrzymywać trudne warunki pracy, obejmujące wysokie temperatury, ciężkie obciążenia, bardzo niskie prędkości, działanie wody/pary wodnej i powstawanie zgorzelin. W rezultacie powszechnym problemem są uszkodzenia łożysk w postaci zużycia eksploatacyjnego, łuszczenia i wykruszania, co skłania coraz większą liczbę zakładów stalowniczych do stosowania łożysk baryłkowych NSK SWR (Super Wear Resistant). W porównaniu do standardowych odpowiedników wykonanych ze stali łożyskowej AISI 52100 te zaawansowane łożyska zapewniają kilkukrotnie większą odporność na zużycie i łuszczenie oraz charakteryzują się wyższą wytrzymałością pierścienia zewnętrznego.

Do odbiorców korzystających z zalet serii SWR firmy NSK dołączył ostatnio międzynarodowy zakład produkcji stali, który wcześniej doświadczał regularnych uszkodzeń łożysk w maszynie do ciągłego odlewania. Wytwarza ona płyty stalowe w procesie charakteryzującym się występowaniem ciężkich obciążeń, które obniżały żywotność standardowych łożysk z powodu zużycia i zmęczenia eksploatacyjnego. Średnia żywotność łożysk zamontowanych w maszynie wynosiła zaledwie 40-50 tygodni.

W celu wydłużenia okresu eksploatacji łożysk i obniżenia kosztów konserwacji zakład poprosił o pomoc ekspertów NSK, którzy starannie przeprowadzili pełny przegląd zastosowania. Doświadczony zespół inżynierów zauważył, że wzorce uszkodzeń były zgodne z innymi tego typu problemami obserwowanymi w maszynach do ciągłego odlewania, wykorzystującymi standardowe łożyska baryłkowe.

Raport o stanie łożysk NSK zawierał zalecenie wdrożenia łożysk baryłkowych serii SWR wykorzystujących specjalnie opracowaną stal o znacznie wyższej odporności na zużycie i zmęczenie eksploatacyjne. Odporność na zużycie łożysk SWR, które od 2001 r. z powodzeniem sprawdzają się w instalacjach odlewania ciągłego, jest trzykrotnie wyższa niż w przypadku wykorzystania stali łożyskowej AISI 52100, a odporność na łuszczenie oraz wytrzymałość pierścienia zewnętrznego są pięciokrotnie wyższe. Ponadto łożyska NSK SWR mogą zastąpić standardowe łożyska baryłkowe w maszynach do ciągłego odlewania, bez modyfikowania osi i pracować wydajnie zarówno w wersji z uszczelkami, jak i bez nich.

Warto zauważyć, że zminimalizowane tarcie pierścienia zewnętrznego pomaga wydłużyć żywotność łożyska. Jest to istotny czynnik, ponieważ tarcie spowodowane poślizgiem różnicowym może sprzyjać nierównomiernemu zużyciu, łuszczeniu i wykruszaniu, a zjawiska te łącznie stanowią ok. 80 % uszkodzeń występujących w pierścieniu zewnętrznym łożysk baryłkowych w zakładach produkujących stal.

Firma NSK zasugerowała klientowi przeprowadzenie próby trwałości łożysk baryłkowych SWR. Badanie zakończyło się sukcesem - łożyska zapewniły o 60 % dłuższą żywotność, co przełożyło się na imponujące roczne oszczędności w wysokości 140.000 euro. Suma ta wynika z eliminacji zarówno przestojów spowodowanych uszkodzeniami łożysk, jak i kosztów robocizny przy wymianie łożysk.

Tego rzędu oszczędności są łatwo osiągalne w przypadku maszyn do ciągłego odlewania, gdzie standardowe łożyska baryłkowe po prostu nie są wystarczająco wytrzymałe, aby sprostać trudnym warunkom pracy. W tego typu zastosowaniach zespół ekspertów NSK może pomóc zidentyfikować przyczynę problemu i zarekomendować rozwiązanie oparte na sprawdzonej serii SWR.

Dodatkowo inżynierowie i technicy zajmujący się konserwacją, których zadaniem jest rozwiązywanie problemów z maszynami lub sprzętem wyposażonym w łożyska toczne mogą skorzystać z aplikacji Bearing Doctor firmy NSK. To skuteczne narzędzie dostarcza informacji o prawidłowej obsłudze, montażu, smarowaniu i konserwacji łożysk, które pomagają zapobiegać przedwczesnym uszkodzeniom. Aplikacja zawiera również wiele zdjęć i klipów dźwiękowych przydatnych dla użytkowników w zakresie diagnozy uszkodzeń łożysk i ich możliwych przyczyn.

Więcej informacji na temat serii łożysk baryłkowych SWR firmy NSK można znaleźć pod adresem: www.nskeurope.com/pl/nsk-innovative-products/swr-spherical-roller-bearings

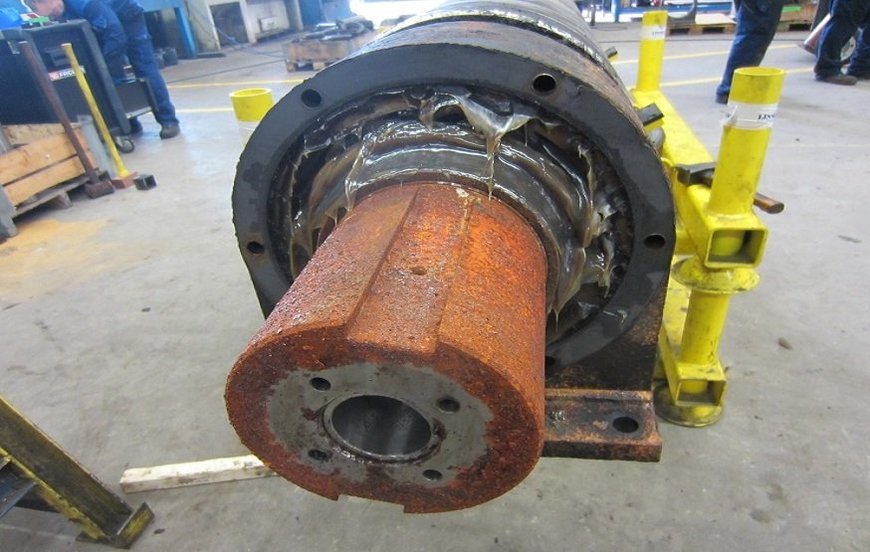

1) Oprawy i łożyska serii SWR na osi maszyny do ciągłego odlewania

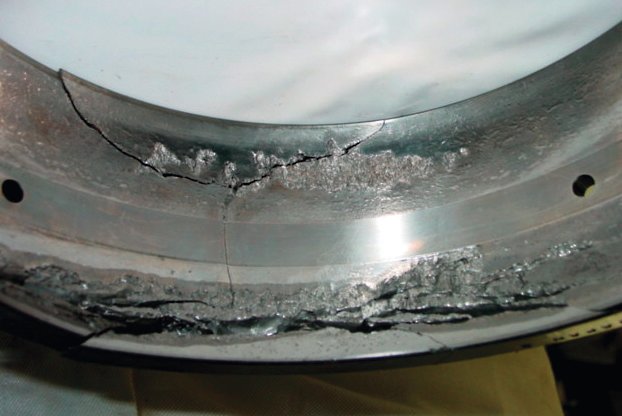

2) Typowy przykład złuszczania i wykruszania bieżni pierścienia zewnętrznego łożyska baryłkowego zamontowanego w maszynie do ciągłego odlewania

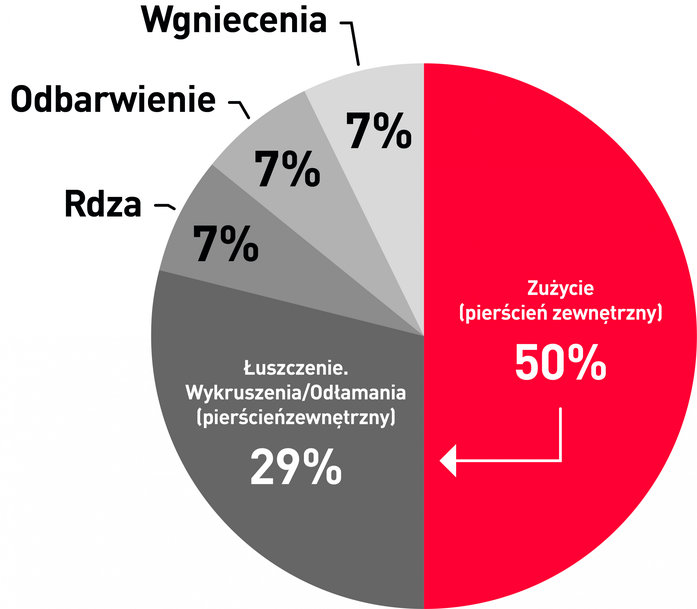

3) Powszechne mechanizmy uszkodzeń łożysk baryłkowych stosowanych w maszynach i urządzeniach do produkcji stali

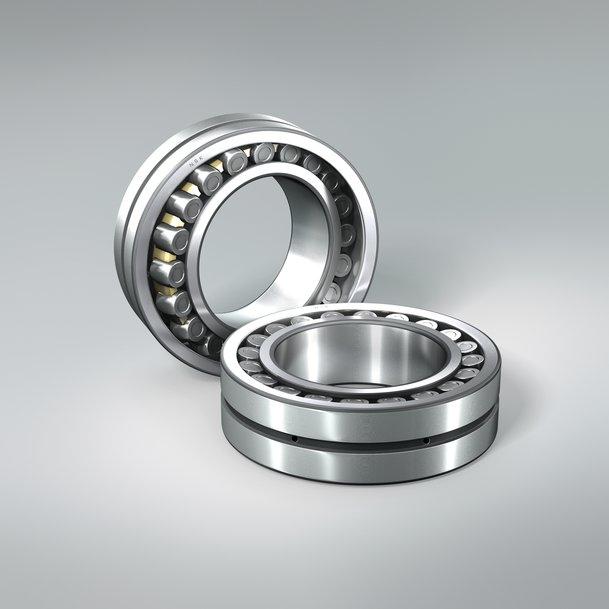

4) Łożyska baryłkowe serii SWR firmy NSK zapewniają kilkukrotnie większą odporność na zużycie niż ich standardowe odpowiedniki
